FR010记录仪
主要技术指标
1、供电电源： DC24V 50Hz 输入功率5W
2、使用环境：温度温度0~+50℃ ， 相对湿度≤85%RH
3、卡信息：MicroSD卡，格式为fat32
记录仪使用说明

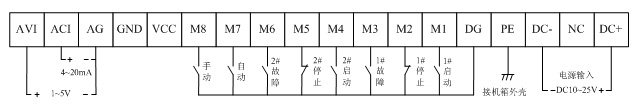

端子接线如下图：
DC+ 、DC–：电源DC24V输入，DC+为电源正，DC–为电源负；
PE：接机箱外壳；
DG：为8个动作输入的公共端；
M1、M2：为1#泵的启动和停止输入，开关量，无信号时断开，有信号是闭合；
M3：为1#泵有故障时输入，开关量，无故障时断开，有故障时闭合；
M4、M5：为2#泵的启动和停止输入，开关量，无信号时断开，有信号是闭合；
M6：为2#泵有故障时输入，开关量，无故障时断开，有故障时闭合；
M7、M8：为自动/手动输入，开关量，无信号时断开，有信号是闭合；
AVI、AG：为1~5V电压信号输入，输出参数为0.000~1.600，AVI为正，AG为负；
ACI、AG：为4~20mA电流信号输入，输出参数为0.000~1.600，ACI为正，AG为负；
MicroSD卡使用说明
MicroSD卡可使用容量为2G或4G，一般数据记录为60个月，即5年，这是由信号的变化量的大小决定；
MicroSD卡必须格式化为fat32格式；卡不能存放其它文件，只能由记录仪记录数据；
卡在每次上电后记录一次数据，当8个输入状态发生变化、压力值出值出现0.020的变化量，则随时记录。若没有上述变化，每天整6:00和18:00要记录一次当前状态值。

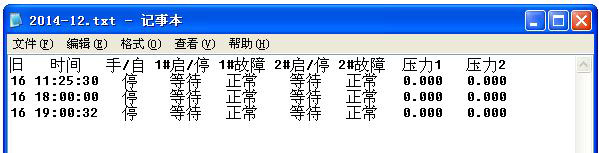

卡记录的数据为TXT的文本格式，文件名为“年”加“月”，如2014-12.txt（见下图），即2014年12月记录的数据。正常数据记录一张4G的SD卡最多能记录60个月的信息量。但建议每半年，将卡的数据导出给电脑，防止卡数据丢失。导出数据后删除全部数据或格式化SD卡，格式化为fat32格式。
信息记录格式如下图：
列：为这个月的“日”，分别是“1~31”。如上图为16日的信息（2014年12月）；
第二列：为时间，时间的显示为24时制，为后面记录数据的当时时间；
第三列：为当前时间设备工作在手动还是自动状态，由输入M7、M8的状态决定；下图为对应关系：
|
M7 |
M8 |
手/自 |
有输入 |
没有输入 |
自 |
没有输入 |
有输入 |
手 |
没有输入 |
没有输入 |
停 |
有输入 |
有输入 |
等 |
第四列：为1#泵启动和停止，由输入M1和M2的状态决定；下图为对应关系：
| M1 |
M2 |
1#启/停 |
有输入 |
没有输入 |
启动 |
没有输入 |
有输入 |
停止 |
没有输入 |
没有输入 |
等待 |
有输入 |
有输入 |
等待 |
第五列：为1#泵故障，由输入M3的状态决定；下图为对应关系：
第六列：为2#泵启动和停止，由输入M4和M5的状态决定；下图为对应关系：
| M4 |
M5 |
2#启/停 |
有输入 |
没有输入 |
启动 |
没有输入 |
有输入 |
停止 |
没有输入 |
没有输入 |
等待 |
有输入 |
有输入 |
等待 |
第七列：为2#泵故障，由输入M6的状态决定；下图为对应关系：
第七列：压力1为电压1~5V信号输入，显示对应值为0.000MPa~1.6000MPa。
第八列：压力2为电流4~20mA信号输入，显示对应值为0.000MPa~1.6000MPa。
电池使用说明
记录仪使用电池为CR2032，是在主机断电情况下，为时钟芯片提供电源，保证时钟正常走时，在使用2年后要更换。
建湖华鑫自控电器厂
电话：0515-86503999
0515-86503888
|
